Сообщений: 3 Зарегистрирован: 02.04.14 Со дня регистрации: 4271
Откуда: Украина
ATM вопрос к вам как вы согласовывали самодельный dc cdi с оптически датчиком по углу зажигания у вас оптопару можно было сдвигать или шторку? . На третей странице в ветке вы привили схемку для работы индукционного датчика с dc cdi можно ли с помощью этой схемы http://www.ru-moto.ru/forum/attachments/schema311.jpg изменять угол опережения ВПЕРЕД или назад если да то каким образом. В моем случае самодельный dc cdi работает но зажигание познее стреляет в выхлопную трубу и мне нужно сместит угол. Что сможете подсказать.
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
Shystrik, у меня угол опережения фиксированный. А момент зажигания регулировал стандартно для генератора Восход, Минск его поворотом на необходимы угол. У некоторых можно модулятором подстраивать, у меня же он жёстко связан с ротором.
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
Shystrik, эта схема возможно и имеет коррекцию угла зажигания, но для этого сам датчик должен физически быть установлен с большим опережением...
а у тебя как понял момент зажигания поздний! тут либо датчик переместить навстречу вращению ротора, либо... машину времени
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
Собрал сегодня одноканалку с оптопарой на отражение и NE555...
А она .ука отказалась рабортать
На столе вроде работает, а как только подключаешь к зажиганию, всё! тупит... искра то есть, то нет...
Думал микра палёная , заменил... такая же история...
Весь день колупался, так и не победил... Микра то ли помехами импульсными от искры давится и в защиту уходит, то ли выход у неё слабый и коммут не тянет(хотя в даташите выходной ток 300мА, как у нормального транзистора который эту зажигу тянет).
Замаялся...
Следовательно проект двухканалки на NE556 придётся тормознуть...
Есть ещё сомнения по поводу самой оптопары, когда её подключил то срабатывала аж на расстоянии 10см и более пришлось загрублять, да и на видимый свет реагировала и срабатывала... что раньше не наблюдалось...
Сообщений: 1 Зарегистрирован: 17.01.14 Со дня регистрации: 4346
Всем привет, решил собрать оптический датчик вместо индукционного. На мотоцикле стоит генератор Г 427 (6V) и коммутатор собранный по схеме Войтенко.
Прочитал всю ветку. Но всё равно есть вопросы. Главное условие- запитать датчик без АКБ. Для этого хочу установить на шунтирующем стабилизаторе конденсатор большой емкости. (имеется в наличии конденсатор 20000 мкф 16в) Ик светодиод с фототранзистором буду брать из шариковой мышки.
Со схемой датчика разобрался, только имеется вопрос- достаточно ли заменить резистор R2 на 500Ом, что бы он работал от 6V, либо нужно поменять номиналы остальных сопротивлений?
А вот со схемой блока питания датчика пока не могу разобраться. Если собирать по этой схеме То какие должны быть номиналы элементов для подключения от 6v генератора?
Сообщений: 5 Зарегистрирован: 03.08.11 Со дня регистрации: 5244
ATM написал:
Собрал сегодня одноканалку с оптопарой на отражение и NE555...
А она .ука отказалась рабортать
На столе вроде работает, а как только подключаешь к зажиганию, всё! тупит... искра то есть, то нет...
Думал микра палёная , заменил... такая же история...
Весь день колупался, так и не победил... Микра то ли помехами импульсными от искры давится и в защиту уходит, то ли выход у неё слабый и коммут не тянет(хотя в даташите выходной ток 300мА, как у нормального транзистора который эту зажигу тянет).
Замаялся...
Следовательно проект двухканалки на NE556 придётся тормознуть...
Есть ещё сомнения по поводу самой оптопары, когда её подключил то срабатывала аж на расстоянии 10см и более пришлось загрублять, да и на видимый свет реагировала и срабатывала... что раньше не наблюдалось...
АТМ а ты на улице настраивал? Просто я по твоей схеме делал дачтчик на планету 5 на ne555. Оказалось при снятой правой крышки картера в гараже нормально все работает, а вот на улице да плюс когда светит солнце искры вообще нет. Но стоит поставить крышку картера на место и все нормально начинает работать. Толи оптопара сильно чувствительная к свету(оптопара с мышки), толи хрен его знает что.
Добавлено через 05:22 мин.
Так что не переживай схема на Ne555 прекрасно работает. Я на твоей схеме с апреля этого года езжу и заве это время ни каких косяков со стороны зажигания замечано не было.
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
virusdey, спасибо за поддержку
Про засветку солнцем и разную чувствительность оптопар и прочие моменты я конечно знаю...
Заметь у меня в данной схеме не пошла оптопара работающая на отражение, а не на прерывание... а это как оказалось другая песня... нужен иной подход...
Ну что ж за зиму думаю разберусь...
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
Сегодня ещё экспериментировал с оптопарами и 555 микрой...
Вывод микра не виноватая...

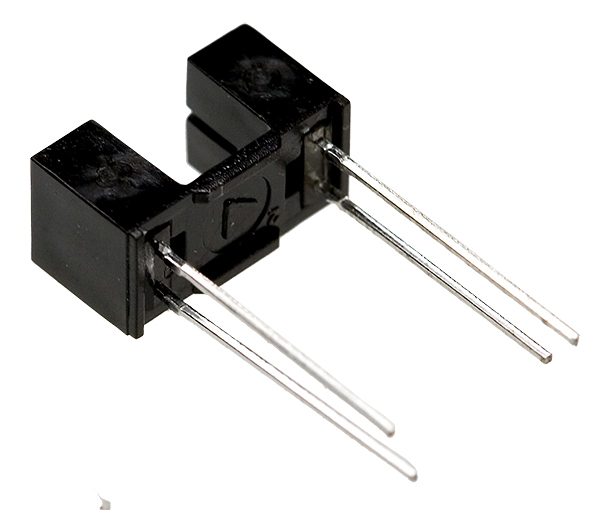

С оптопарой на прерывание
работает отлично, а на отражение
ведёт себя плохо...
Склоняюсь к тому что сама конструкция оптопары на отражение подводит, получается большая засветка фоторанзистора... и датчик глючит...
И регулировкой чувствительности ничего не исправить, например чувствительность высокая хорошо срабатывает от модулятора, но и ловит излучение извне или отражённое от крышки картера... всё виснет...
Если загрубить, избавляемся от засветок но и на модулятор срабатывает неуверенно... пропуски и провалы в зажигании...
Думаю нужна оптопара у которой луч фокусируется как от излучателя, так и приёмника...
Например...
Сообщений: 869 Зарегистрирован: 13.08.12 Со дня регистрации: 4868
Откуда: Курск
ATM, хочешь развлечься с этим датчиком?могу его тебе презентовать если хочешь то пиши мне в ЛС почтовый адрес. а я позвоню Ивану в этот магазин и попрошу его тебе выслать
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
bayk, та не чего я там не видел...
Просто попалось на глаза что они уже и по отдельности в магазине появились, всё остальное можно было легко купить, а вот датчиков нэма...было
Сообщений: 1 Зарегистрирован: 20.07.14 Со дня регистрации: 4162
Откуда: Медынь
Я на планету паял на 555.. усе отлично работает ! Оптический датчик взял с убитого принтера..их та два одинаковых штуки стоят. Скорее всего у тебя что то с питанием на схему.. Попробуй поставить кондер микрофарад на 2000 а за ним 9- ти вольтовый стабилизатор
Сообщений: 2715 Зарегистрирован: 11.01.09 Со дня регистрации: 6177
Откуда: Воркута
Испытал новую оптопару в деле, результат порадовал! Срабатывает чётко, как и щелевая, нет того гемора что с предыдущей...
Так что будем делать новый оптический датчик, для начала одноканальный...
Сообщений: 2 Зарегистрирован: 15.01.15 Со дня регистрации: 3982
ATM,
Эта схема http://www.ru-moto.ru/forum/viewthread.php?thread_id=3472&page=3#post_118010
в итоге вот здесь http://www.ru-moto.ru/forum/viewthread.php?thread_id=3472&page=3#post_121667
